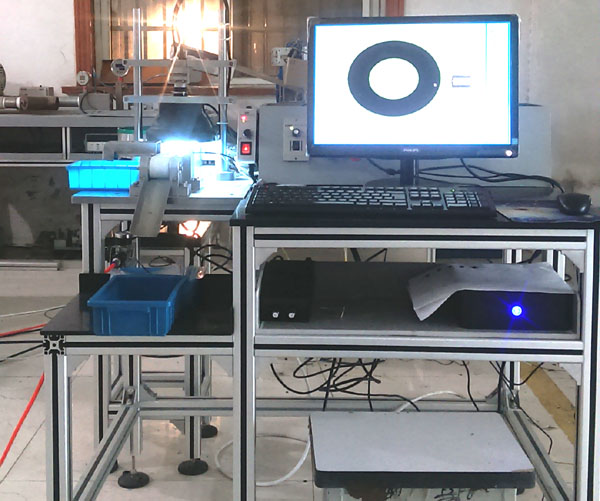

一、【橡膠圈尺寸測量系統描述】
系統采用采用進口高分辨率工業相機，可以快速獲取圖像，通過圖像識別、分析和計算，計算出產品的內外徑尺寸，并輸出相應檢測合格/不合格信號提示，以便對缺陷產品進行處理。
二、【系統檢測原理介紹】
本系統采用先進的圖像視覺檢測技術，將待檢測樣品放置與檢測位后，踩下腳踏板后，相機對待檢測樣品進行拍照抓圖并將圖像傳給圖像處理系統，圖像處理系統對圖像進行預處理、相關尺寸測量等運算，合格的產品輸出合格信號，不合格的產品輸出不合格信號并通過蜂鳴器報警。
三、【系統主要功能】

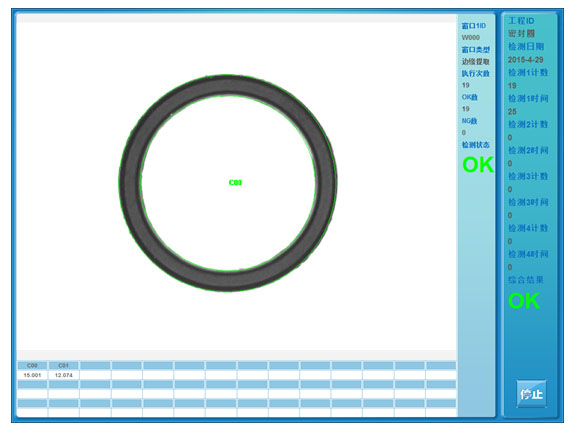

- 檢測產品內外徑尺寸是否合格
- 產品合格給出OK信號，產品不合格時輸出NG信號
- 可保存檢測數據，供歷史數據查詢
|
